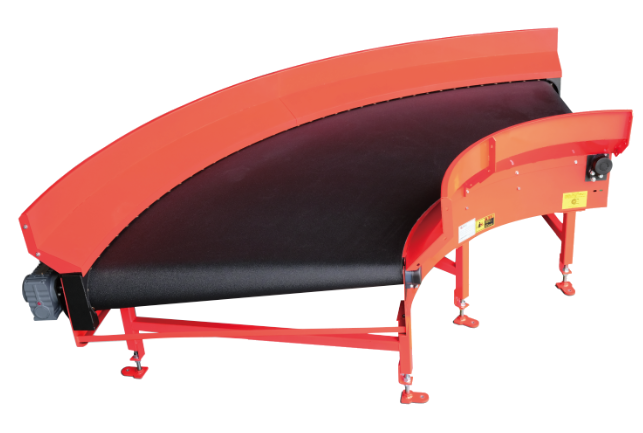

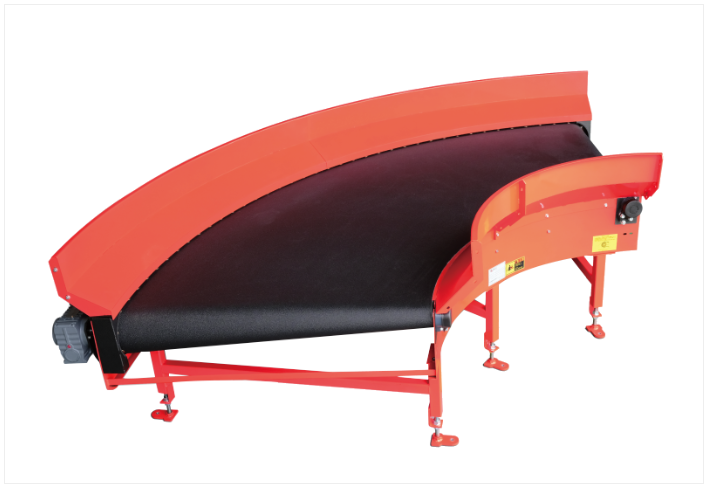

转弯皮带机

转弯皮带机

润德链条驱动/皮带松弛技术是一种简单的设计理念。但是并不容易制造。我们的设计制造团队拥有多年经验。一直不断改进。与此同时我们投入大量的专用生产设备,以保证我们的产品在可靠性上无可代替。

产品特点

特点
特点

无可替代的可靠性

• 输送机功能不会受到负荷及环境的变化影响
• 皮带正常运作不需要调校精准的皮带张力及精确的锥形辘位置
• 皮带不会受皮带上污染物积聚而导致走偏
特点

精湛的加工装配工艺

• 可高速操作,低噪音运转
• 主动驱动皮带系统保证皮带运转时绝不打滑,符合最新的安全标准
• 多种输送面宽度可供选择,可配合客人要求尺寸及特别规格
• 低张力运转使机件更耐用
• 全钢制机身,简易维修,设计实效,低维护成本
• 无需精度调校便能正常运行
特点

性能特点

输送驱动系统:原理是利用齿轮来带动皮带外缘轨道上的#50精密链条,再经由链条上的特制连接扣拖动整个弧形皮带运转。
皮带:两层PVC-OP黑色胶带;有多款皮带可供选择;标准皮带接合方式是钢扣接口。
槽体结构:全铁结构由3mm铁板焊制后上漆。
侧板:标准3mm厚铁板制。如侧板高于150mm时在顶部会有25mm向外折弯法兰。如订单为不包含侧板,则转弯机外弯处便有50mm高。侧板高度是由滑动台面计起。
油漆:抛丸后喷粉处理,采用RAL系列中各款颜色。颜色可按需匹配。

规格参数

规格参数

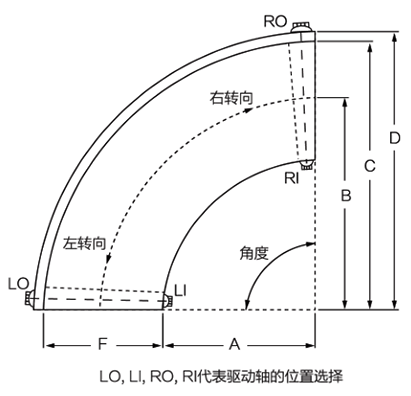

型号 基本尺寸 内弧半径 A 中心半径 B 搬运面宽 F 传动轴圈速 1RPM=MM
“A”系列(搬运宽度178-635)
1022M178 C=1200
D=1289
机架高=216
轴标准
直径=25mm
1022 1111 178 377
900M300 900 1050 300 356
800M400 800 1000 400 339
750M450 750 975 450 331
700M500 700 950 500 322
600M600 600 900 600 305
565M635 565 882.5 635 299
“B”系列(搬运宽度178-940)
1322M178 C=1500
D=1589
机架高=216
轴标准
直径=30mm
1322 1411 178 387
1150M350 1150 1325 350 363
1000M500 1000 1250 500 343
850M650 850 1175 650 322
750M750 750 1125 750 308
675M825 675 1087.5 825 298
560M940 560 1030 940 282
“C”系列(搬运宽度178-1000)
2022M178 C=2200
D=2289
机架高=216
轴标准
直径=35mm
2022 2111 178 400
1825M375 1825 2012.5 375 381
1700M500 1700 1950 500 369
1575M625 1575 1887.5 625 357
1450M750 1450 1825 750 346
1375M825 1375 1787.5 825 338
1200M1000 1200 1700 1000 322
“HC”系列(搬运宽度1001-1245)
1199HM1001 C=2200
D=2289
机架高=305
轴标准
直径=35mm
1199 1699.5 1001 477
1120HM1080 1120 1660 1080 466
1070HM1130 1070 1635 1130 459
1000HM1200 1000 1600 1200 449
955HM1245 955 1577.5 1245 444

上表只是列举了润德小部分的规格标准。润德专业制造转弯皮带输送机。我们可以设计制造标准系列下各种规格和搬运外弧的转弯输送机。

规格示例

标准的规格表示形式如下:1000M1200SP90

1000 - 表示權体内弧半径尺寸   /   M - 表示權体为216mm的标准规格​   /   1200 - 表示侧板间的搬运面宽度​   /   500 - 表示螺旋皮带输送机​   /   90 - 表示转弯机的角度(arc)

机架高度规格示例如下:

M - 表示为216mm的中等机架规格   /   HM - 表示为305mm的加高机架规格

该规格示例不能显示运行速度或运行方向r

定制化及应用

润德可以应客户要求,制造特别尺寸配合应用。润德转弯皮带输送机的可造角度可达350度。

润德链/带式系统是一种很简单的理念,但并不容易制造。我们一直努力追求的完美结果是要开发一个兼具可靠性和维修简单的安静、高效的输送机。
只有通过高质量、现代化的原料以及精密的制造才能实现高性能。润德已经在自动化生产设备和优质的生产系统上投入巨资,以达到较高的精密度和较短的生产时间。
应用
