螺旋皮带输送机

螺旋皮带输送机

输送机功能不会受到负荷及环境的变化影响,皮带正常运作不需要调校精准的皮带张力及精确的锥形辘位置,皮带不会受皮带上污染物积聚而导致走偏润德注重可靠性。我们绝对不会为了追求更加美观,不必要的安静,更加便宜或者生产简单的输送机而使可靠性打折。

产品特点

特点
特点

无可替代的可靠性

• 输送机功能不会受到负荷及环境的变化影响
• 皮带正常运作不需要调校精准的皮带张力及精确的锥形辘位置
• 皮带不会受皮带上污染物积聚而导致走偏
特点

精湛的加工装配工艺

• 可高速操作,低噪音运转
• 主动驱动皮带系统保证皮带运转时绝不打滑,符合最新的安全标准
• 多种输送面宽度可供选择,可配合客人要求尺寸及特别规格
• 低张力运转使机件更耐用
• 全钢制机身,简易维修,设计实效,低维护成本
• 无需精度调校便能正常运行
特点

性能特点

输送驱动系统:原理是利用齿轮来带动皮带外缘轨道上的#50精密链条,再经由链条上的特制连接扣拖动整个弧形皮带运转。
皮带:两层PVC-OP黑色胶带;有多款皮带可供选择;标准皮带接合方式是钢扣接口。
槽体结构:全铁结构由3mm铁板焊制后上漆。
侧板:标准3mm厚铁板制。如侧板高于150mm时在顶部会有25mm向外折弯法兰。如订单为不包含侧板,则转弯机外弯处便有50mm高。侧板高度是由滑动台面计起。
油漆:抛丸后喷粉处理,采用RAL系列中各款颜色。颜色可按需匹配。

规格参数

规格参数

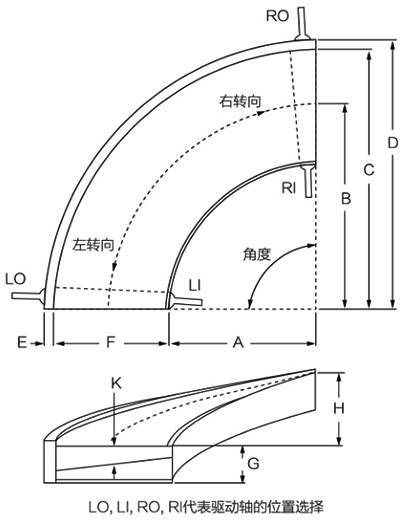

型号 基本尺寸 内弧半径 A 中心半径 B 搬运面宽 F 传动轴圈速 1 rpm=mm 最大螺距 (每 90°计)H
“A”系列(搬运面宽度178-635;轴标准直径=25 mm)
1022M178SP C-1200
D=1289
G=216
1022 1111 178 376.9 660
717M483SP 717 958.5 483 325.2 660
565M635SP 565 882.5 635 299.4 508
“B”系列(搬运面宽度178-940;轴标准直径=30 mm)
1322M178SP C-1500
D=1589
G=216
1322 1411 178 386.8 813
1017M483SP 1017 1258.5 483 345 813
814M686SP 814 1157 686 317.2 660
560M940SP 560 1030 940 282.4 508
“BC”系列(搬运面宽度178-1245;轴标准直径=35 mm)
2022M178SP C=2200
D=2289
G=216
2022 2111 178 399.7 1270
1616M584SP 1616 1908 584 360.9 1270
1362M838SP 1362 1781 838 337.3 1169
1200M1000SP 1200 1700 1000 321.9 1042
“HC”系列(搬运面宽度178-1245;轴标准直径=35 mm)
1199HM-1001SP C-2200
D=2289
G-305
1199 1699.5 1001 477 915
1110HM-1090SP 1110 1655 1090 464.3 915
955HM-1245SP 955 1577.5 1245 442.6 915

上表只是列举了润德小部分的规格标准。润德专业制造转弯皮带输送机。我们可以设计制造标准系列下各种规格和搬运外弧的转弯输送机。

规格示例

标准的规格表示形式如下:1000M1200SP90

1000 - 表示權体内弧半径尺寸   /   M - 表示權体为216mm的标准规格​   /   1200 - 表示侧板间的搬运面宽度​   /   500 - 表示螺旋皮带输送机​   /   90 - 表示转弯机的角度(arc)

机架高度规格示例如下:

M - 表示为216mm的中等机架规格   /   HM - 表示为305mm的加高机架规格

该规格示例不能显示运行速度或运行方向r

定制化及应用

润德可以应客户要求,制造特别尺寸配合应用。

润德链/带式系统是一种很简单的理念,但并不容易制造。我们一直努力追求的完美结果是要开发一个兼具可靠性和维修简单的安静、高效的输送机。
只有通过高质量、现代化的原料以及精密的制造才能实现高性能。润德已经在自动化生产设备和优质的生产系统上投入巨资,以达到较高的精密度和较短的生产时间。
应用
