角度式皮带运输机

角度式皮带运输机

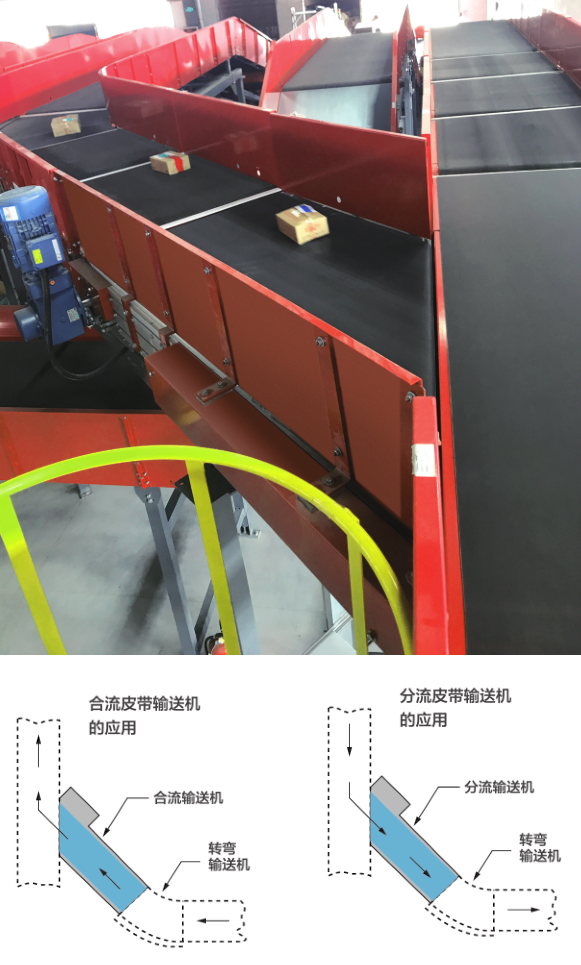

角度式皮带输送机是专门设计在合流合分流的应用上。合流机和分流机的辊轴在机身的位置都会不一样,所以合流机和分流机两者在使用上是不可以互换的。一般分流机的长度都比合流机的机身长。

产品特点

这是描述信息
特点

货物输送的合流或分流功能

• 低摩擦角度捧
• 30° 及45° 系列
• 弹簧式皮带张力系统
• 低噪音运转
• 货物过渡平稳
• 简单调偏系统
• 维修及保养简单方便
  坚固的钢机身结构
• 能传送体积小的货物
特点

精湛的加工装配工艺

• 可高速操作,低噪音运转
• 主动驱动皮带系统保证皮带运转时绝不打滑,符合最新的安全标准
• 多种输送面宽度可供选择,可配合客人要求尺寸及特别规格
• 低张力运转使机件更耐用
• 全钢制机身,简易维修,设计实效,低维护成本
• 无需精度调校便能正常运行
特点

性能特点

皮带:两层PU黑色极低摩擦底纤维防燃胶带。皮带接合方式是无缝接口角度式皮带输送机的运转系统:驱动原理是由附 有摩擦表层的驱动辘转动时接触着皮带底部来带动皮带运转,因而在皮带表面的积滞并不会影响驱动效果。另外弹簧式皮带张力系统又保持着皮带张力不会受负荷及温度改变而影响。
角度棒:角度棒是由抛光铁棒制造并安装在固定角度的位置。其功用是保证皮带不会走偏及以4mm最近的距离来接合邻边 的输送机。角度式皮带输送机的角度棒有分30°及45°系列两款。
驱动辘:铁管加附有铸胶表层制成的驱动辘工,101mm直径(薄机身),152mm直径(中机身),203MM直径(厚机身)。这铸胶表层为是再经加工后形成高摩擦面。
侧板:标准3mm厚铁板制。如侧板高于150mm时在顶部会有25mm向外折角法兰。左右侧板距宽是比皮带阔度多76mm。侧板高度是以滑动台面计起。
油漆:抛丸后喷粉处理,采用RAL系列中各款颜色。

规格参数

参数

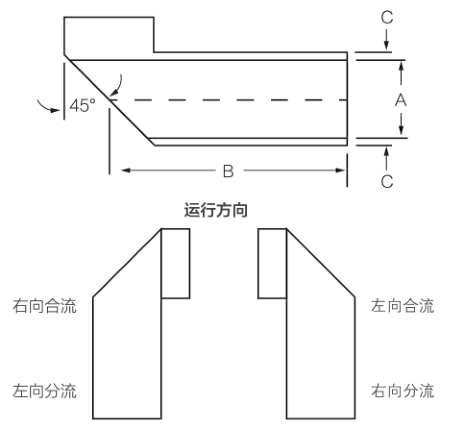

45°型号 A B C 传动轴圈速 1 rpm=mm 机架高
330AXL788-45° 254 788 330 329 178
686AXL965-45° 610 965 686 329 178
737AX1042-45° 661 1042 737 489 216
1092AX1524-45° 1016 1524 1092 489 216
991AXH1524-45° 915 1524 991 648 305
1600AXH2286-450 1524 2286 1600 648 305
30°型号 A B C 传动轴圈速 1 rpm=mm 机架高
330AXL945-30° 254 945 330 329 178
686AXL1253-30° 610 1253 686 329 178
737AX1511-30° 661 1511 737 489 216
1092AX1819-30° 1016 1819 1092 489 216
991AXH1928-30° 915 1928 991 648 305
1600AXH2456-30° 1524 2456 1600 648 305
注:以上尺寸只适用合流皮带输送机在不同宽度搬运面所对应的最短长度,相同宽度搬运面的分流皮带输送机一般比合流皮带输送机约长356mm。对于分流皮带榆送机的最短长度,请致电到工厂咨询。以上各款只是一些例子, 显示不同高度的机架所对应的最窄和最宽的搬运宽度。

规格示例

3个规格系列:

AX - 表示一种使用无气式角度捧的角度式皮带输送机

AF - 表示一种使用有气式角度捧的角度式皮带输送机

ABH - 表示一种使用无气式角度棒、加高机架的角度式皮带输送机,可以满足众多机场行李处理系统的输送规格

标准的规格表示形式如下:850AXH1500-45LHM

850 - 表示搬运宽度(侧板间距)  /  AX - 表示无气式角度棒​  / H - 表示加高机架 i(305mm)​  / 1500 - 表示中心线长度​  / 45 - 表示角度棒的角度​  / LH - 表示货物通过角度棒后的运行方向(右向分流用RH表示)​  / M - 表示角度棒在合流皮带输送机的出口端(分流输送机的用D表示)

机架高度规格示例如下:

M - 表示为216mm的中等机架规格   /   HM - 表示为305mm的加高机架规格   /   该规格示例不能显示运行速度、运行方向以及独立的皮带模组。

定制化及应用

润德可以应客户要求,制造特别尺寸配合应用。

润德链/带式系统是一种很简单的理念,但并不容易制造。我们一直努力追求的完美结果是要开发一个兼具可靠性和维修简单的安静、高效的输送机。
只有通过高质量、现代化的原料以及精密的制造才能实现高性能。润德已经在自动化生产设备和优质的生产系统上投入巨资,以达到较高的精密度和较短的生产时间。
应用
