螺旋皮带提升机
在地方受限制，提升效率要求较高时，螺旋皮带提升机是一个的不错选择。这是一种连续，非间歇性的上下升降方式。可靠性高，货物破损率低。可以节省空间减少人力。是多层货物输送的选择方案。链条驱动皮带输送设计可以输送重载大体积货物。这是皮带式提升方式相比板链提升方式的优势。
产品特点
垂直输送
• 节省空间， 不间断，不会积压，无需复杂电控
• 皮带运转时不打滑，多种出入口方式可供选择
• 可造特别尺寸配合应用， 多种搬送面宽度可供选择
• 全钢制机身，组合式或横组安装
• 可高速运转，陡峭的倾斜角度(高达30°，以中心线计)
坚固的主动链式驱动系统
链条驱动的皮带输送机是专为重负荷应用的可性操作而设计的，比如持续高速、髙频搬运、重负荷及斜面搬运的情况。下列情况可能会损坏摩擦驱动的皮带输送机，润德的主动链式驱动系统是不会受这些情况影响的：
• 皮带负荷的突然变化以及温度改变
• 皮带面及底部的污染物积聚
• 调校不良的皮带拉张力
• 频繁的操作应用
调校不良是绝对不会导致头尾轮旋转损坏的。就算有适度的忽略和滥用情况，链式驱动皮带输送仍然可以正常运行。
性能特点
皮带的运转系统：原理是利用齿轮来带动皮带外缘轨道上的#50精密链条，再经由链条上的特制连接扣拖动整个弧形皮带运转。
皮带：两层SBR黑色粗糙面胶带;有多款皮带可供选择。皮带接合方式是钢扣接口。
槽体结构：全铁结构由2.6mm铁板焊制后上漆。
侧板：标准3mm厚铁板制。如侧板离于300mm时在顶部会有25mm向外折弯法兰。侧板离度是以垂直滑台面计起。如订单为不包含供应侧板则转弯机外弯处便有50mm高。
油漆：拋丸后喷粉处理，采用RAL系列中各款颜色。
支架脚：定制的支架脚或顶部吊架
驱动：SEW, Nord的齿轮电机
规格参数

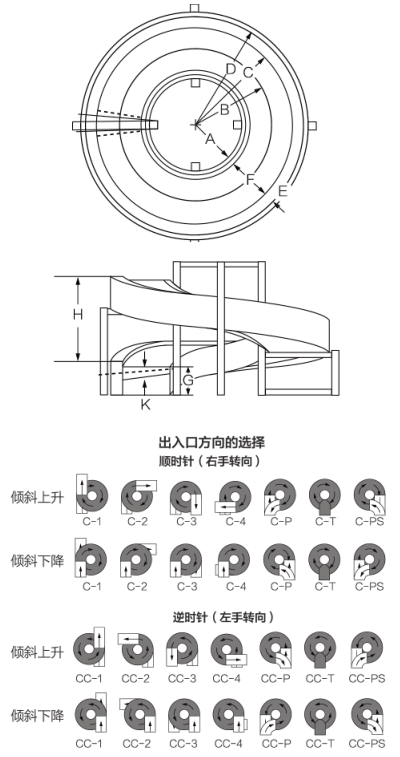

| 型号 | 基本尺寸 | 内弧半径 A | 中心半径 B | 搬运面宽 F | 头尾轮中心直径 K |
传动轴圈速 1rpm=mm |
最大螺距 （每360°计）H |
| “A”系列（搬运宽度178-635;轴标准直径=25mm) | |||||||
| 1022M178SP |
C-1200 D=1289 0=216 |
1022 | 1111 | 178 | 128.7 | 376.9 | 2642 |
| 717M483SP | 717 | 958.5 | 483 | 112.2 | 325.2 | 2642 | |
| 565M635SP | 565 | 882.5 | 635 | 104 | 299.4 | 2032 | |
| “B”系列（搬运宽度178-940;轴标准直径=30mm) | |||||||
| 1322M178SP |
C=1500 D=1589 G=216 |
1322 | 1411 | 178 | 131.9 | 386.8 | 3251 |
| 1017M483SP | 1017 | 1258.5 | 483 | 118.6 | 345 | 3251 | |
| 814M686SP | 814 | 1157 | 686 | 109.7 | 317.2 | 2642 | |
| 560M940SP | 560 | 1030 | 940 | 98.6 | 282.4 | 2032 | |
| “ C ”系列（搬运宽度178-1245;轴标准直径=35mm) | |||||||
| 2022M178SP |
02200 D=2289 G=216 |
2022 | 2111 | 178 | 136 | 399.7 | 5080 |
| 1616M584SP | 1616 | 1908 | 584 | 123.7 | 360.9 | 5080 | |
| 1362M838SP | 1362 | 1781 | 838 | 116.1 | 337.3 | 4674 | |
| 1200M1000SP | 1200 | 1700 | 1000 | 111.2 | 321.9 | 4166 | |
| “HC ”系列（搬运宽度178-1245;轴标准直径=35mm) | 35 mm | ||||||
| 1199HM1001SP |
C=2200 D=2289 G=305 |
1199 | 1699.5 | 1001 | 162.1 | 477 | 3658 |
| 1110HM1090SP | 1110 | 1655 | 1090 | 156.5 | 464.3 | 3658 | |
| 955HM1245SP | 955 | 1577.5 | 1245 | 149.6 | 442.6 | 3658 | |
上表只是列举了润德小部分的规格标准。润德专业制造螺旋皮带垂直升降输送机。我们可以设计制造标准系列下各种规格和搬运外弧的垂直升降输送机。
规格示例
标准的规格表示形式如下：700M800SP720
700 - 表示權体内弧半径尺寸 / M - 表示槽体为216mm的标准规格 / 800 - 表示侧板间的搬运面宽度 / SP - 表示螺旋皮带输送机 / 720 - 表示转弯机的总角度(arc)
机架高度规格示例如下：
M - 表示为216mm的中等机架规格 / HM - 表示为305mm的加高机架规格 / 该规格示例不能显示运行速度、运行方向以及独立的皮带模组。
定制化及应用
润德可以应客户要求，制造特别尺寸配合应用。
润德链/带式系统是一种很简单的理念，但并不容易制造。我们一直努力追求的完美结果是要开发一个兼具可靠性和维修简单的安静、高效的输送机。
只有通过高质量、现代化的原料以及精密的制造才能实现高性能。润德已经在自动化生产设备和优质的生产系统上投入巨资，以达到较高的精密度和较短的生产时间。
